Este problema de física aborda circuitos elétricos com associação mista de resistores, especificamente o comportamento de lâmpadas incandescentes em série e paralelo. A questão explora como a queima de uma lâmpada altera a resistência equivalente do circuito e, consequentemente, a corrente total e a potência dissipada nas lâmpadas restantes. Entender a Lei de Ohm e as relações de potência é fundamental para prever a variação no brilho, que depende da potência elétrica convertida em luz e calor.

Tópicos relacionados

  • Associação mista de resistores
  • Lei de Ohm e potência elétrica
  • Efeito de circuito aberto em paralelo
  • Brilho de lâmpadas incandescentes
  • Análise de circuitos elétricos

Enunciado

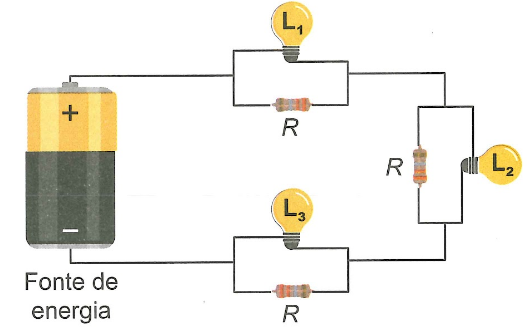

O circuito com três lâmpadas incandescentes idênticas, representado na figura, consiste em uma associação mista de resistores. Cada lâmpada (L1, L2, e L3) é associada, em paralelo, a um resistor de resistência R, formando um conjunto. Esses conjuntos são associados em série, tendo todas as lâmpadas o mesmo brilho quando ligadas à fonte de energia. Após vários dias em uso, apenas a lâmpada L2 queima, enquanto as demais permanecem acesas.

![](https://enem.dev/2023/questions/120/80ceec42-52be-4ea5-8cf1-c75004d0f166.png)

Em relação à situação em que todas as lâmpadas funcionam, após a queima de L2, os brilhos das lâmpadas serão

Alternativas

  • A)

    Os mesmos.

  • B)

    Mais intensos.

  • C)

    Menos intensos.

  • D)

    Menos intenso para L1 e o mesmo para L3.

  • E)

    Mais intenso para L1 e menos intenso para L3.

0.0 (0 avaliacoes)

Avaliar: +1 XP. Favoritar: salva pra revisar. Comentar: +5 XP + 1 credito IA.

Comentarios (0)

Login obrigatorio

Carregando comentarios...

Perguntar pra IA

Perguntas frequentes

Como calcular a resistência equivalente em uma associação mista?

Primeiro, calcule a resistência equivalente de cada associação paralela. Em seguida, some essas resistências em série. Para resistores iguais em paralelo, a equivalente é R/n.

O que acontece com a corrente total quando uma lâmpada queima em um circuito misto?

A queima de uma lâmpada (circuito aberto) aumenta a resistência do ramo onde ela estava, aumentando a resistência total do circuito. Isso reduz a corrente total fornecida pela fonte.

Por que lâmpadas incandescentes têm brilho proporcional à potência dissipada?

O brilho depende da temperatura do filamento, que é determinada pela potência elétrica convertida em calor. Maior potência significa maior temperatura, emitindo mais luz visível.
